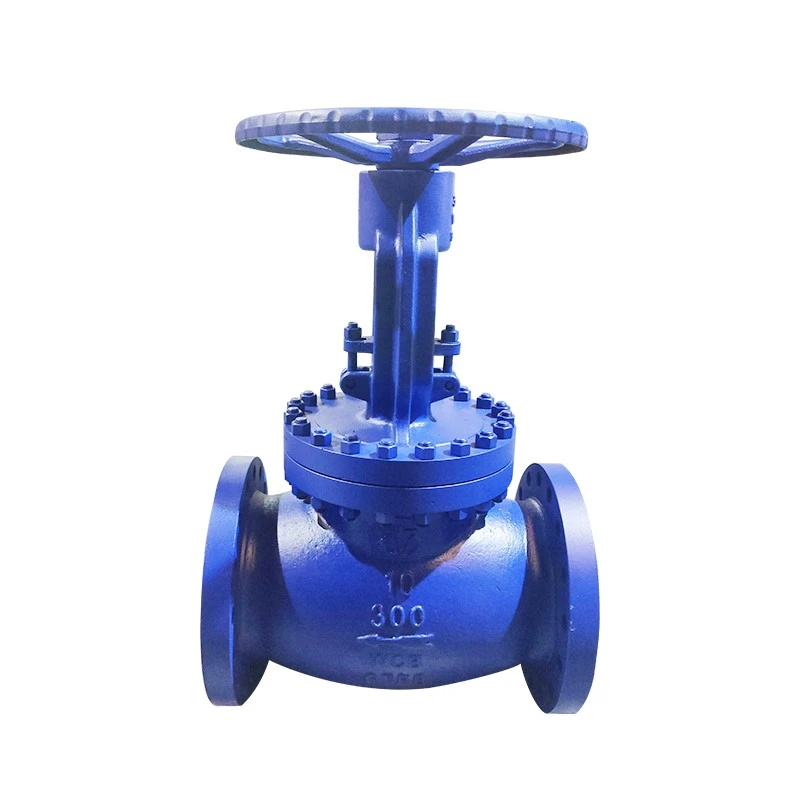

Прохідний клапан ANSI

Прохідний клапан ANSI – це клапан-лінійного руху, який використовується для запуску, зупинки та регулювання потоку рідини в трубопроводі.

НПЗ Гідропереробка:Матеріали, розроблені відповідно до обмежень API Trim 8 і NACE MR0175/ISO 15156 для пом’якшення ризиків сульфідного розтріскування під напругою (SSC) і воднево-індукованого розтріскування (HIC) у подальших контурах гідроочищення.

Парові системи електростанцій:Прохідні клапани класу 1500/2500 із ущільненням під тиском, розроблені для магістральних паропроводів і-мереж живлення котлів високого тиску.

Мережі хімічних процесів:Литі компоненти потоку-з нержавіючої сталі CF8M/CF3M, налаштовані на передачу корозійного середовища.

Кріогенні газові термінали:Розширені варіанти кришки, що використовують спеціальну парову колону, призначену для ізоляції ущільнення штока від кріогенних рідин і захисту цілісності ущільнення під час обробки парів СПГ при температурі -196 градусів.

• Застосовується при мінімально 1,5-кратному номінальному робочому тиску ASME B16.34, який витримується протягом обов’язкового періоду відносно розміру клапана для перевірки щільності лиття.

• Варіанти з м’яким-сидінням кваліфікуються як нульовий-витік (показник A). Металеві профілі -до-металів відповідають стандартним критеріям витоку API 598 або ISO 5208 Rate B.

• Перевірка-третьої сторони (TPI): Основні класифікаційні товариства, зокрема SGS, Bureau Veritas, TUV і DNV (залежно від контрактної угоди), доступні за бажанням для-тестування на місці,-пунктів утримування та розміщення відповідності ITP.

• Стандартне виробництво включає візуальне та поверхневе MT/PT випробування, з необов’язковим об’ємним радіографічним випробуванням (RT) відповідно до ASME B16.34 Додаток B для перевірки відсутності внутрішніх дефектів лиття.

MOQ:1 одиниця для великих-розмірів профілю або високого{2}}тиску (більше або дорівнює 8 дюймам, клас 600+); 10 одиниць для стандартних-розмірів профілю (від 2" до 6", клас 150/300).

Терміни виготовлення:Орієнтовно від 4 до 6 тижнів для стандартних конфігурацій із наявними компонентами; Від 12 до 14 тижнів для нагріву ливарного виробництва на замовлення, розраховується на основі квитанції про-технічну підписку та-оплату.

Опції Інкотермс:Глобальні ціни на логістику, структуровані на базі FOB Шанхай, CIF Х’юстон або DDP Роттердам, залежно від-зазначених клієнтом місць призначення проекту.

Інженерні дані:Еталонні 2D-креслення для затвердження та 3D-моделі CAD зазвичай передаються протягом 3–5 робочих днів після офіційного уточнення таблиці даних.

Заводська гарантія дійсна протягом 18 місяців з дати коносамента (B/L) або 12 місяців з моменту введення в експлуатацію комерційного місця.

Взаємозамінні м’які вироби та зношувані компоненти (включаючи комплекти ущільнювачів штока, прокладки кришки та дискові вузли) зберігаються на складі для відправки на обслуговування.

Відправлені вантажі супроводжуються стандартними посібниками зі встановлення, експлуатації та технічного обслуговування (IOM), у яких детально описано загальні послідовності затягування болтів і процедури регулювання упаковки.

Запірні-клапани для важких навантажень розроблено суворо відповідно до API 623 і BS 1873, з-номінальними значеннями температури повністю відповідають ASME B16.34 (класи від 150 до 2500).

Тип-випробувано на API 624 та ISO 15848-1, клас BH, що забезпечує суворий контроль витоку VOC для усунення ризиків невідповідності екологічним вимогам у трубопроводах хімічних заводів.

Має-формований гнучкий графіт із тарельчатими пружинними шайбами ​​та прецизійне-шліфоване покриття штока Ra 0,4 мкм, подовжуючи-інтервали без обслуговування.

Розміри--відповідають ASME B16.10, а фланцеві кінці — ASME B16.5, що забезпечує 100% зниження-взаємозамінності зі стандартними глобальними мережами трубопроводів.

Компоненти,-що зберігають тиск у сердечнику (зокрема ASME SA216 WCB, SA352 LCC і SA351 CF8M), можна відстежити через постійні теплові числа безпосередньо до сертифікатів EN 10204 3.1 Mill Test Certificates.
